9.1 直流电源电路

・直流电源和过电流保护电路上的电流检测用电路，简单的电路实例如下图所示。

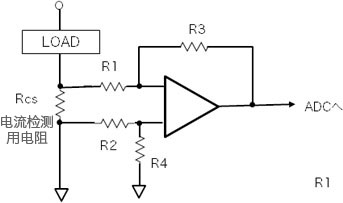

・像这样的电路，在给负载的电流供给线上插入电流检测用的电阻，用运算放大器或者控制IC　用运算放大器或者控制IC测量两端的电压，检测电流。


直流电源的电流检测用电路实例


过电流保护上的电流检测用电路实例

・该电路的应用实例：各种仪器的直流电源电路和过电流保护电路。

・推荐产品 ： KRL系列（长边电极）, KRL系列（短边电极）, KRL系列（4电极）

9.2 DC–DC转换器

・如下图所示的DC-DC转换器中，为了观察输出状态，在控制器的外围使用电流检测用的电阻。
・为了减少点电阻上的功率损失，使用低阻值电阻。

电流检测用电阻

＊1： TOREX半导体公司制造的
DC-DC转换器

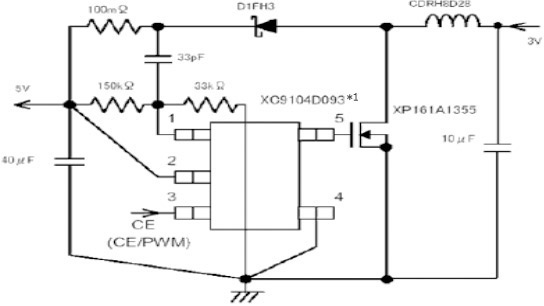

DC-DC转换器上电流检测用的电路实例
（TOREX半导体公司制造的XC9104D093的检测电路）

・该电路的应用实例：各种仪器上的DC-DC转换器，POL(Point of Load)

・推荐产品 ： KRL系列（长边电极）, KRL系列（短边电极）, KRL系列（4电极）。

9.3 马达驱动电路

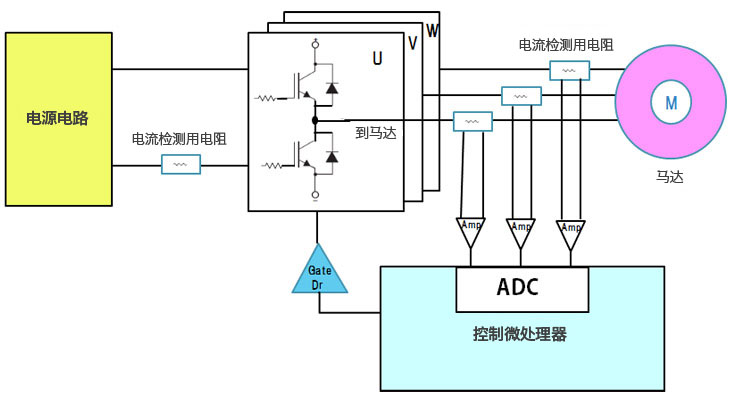

・在下图中的马达驱动电路中，检测电流有2个目的。 电路保护用和马达驱动波形的相位检测用。
・从节省空间的趋势到相位检测的用途，电流检测用电阻器，特别是阻值低的产品受到瞩目。


・该电路的应用实例：马达驱动电路，逆变器电路

・推荐产品 ： KRL系列（长边电极）, KRL系列（短边电极）, KRL系列（4电极）
