1. 电阻的基本知识

1.1 电阻和欧姆定律（电阻如何在电路上起作用）

典型的电子元器件

  • ・电阻
  • ・电容
  • ・电感（线圈）

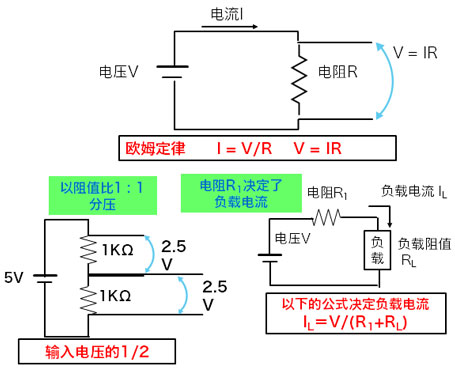

电阻是适用于欧姆定律的电子元器件

按照欧姆定律，电阻可能的用途

  • ・决定电压
  • ・决定电流
  • ・测定电流
  • ・消费功率（电能转化为热能）

补充说明：电阻的串联，并联和输出电压为例

Vout = R2/(R1+R2)
I= Vin/(R1+R2)
I= I1= I2

在串联电路中，电压和电阻阻值成比例


I= I1+ I2
Vout= V2 = V1 = Vin
R1：R2＝I2： I1

在并联电路中，电阻上的电压是一样的

电流和电阻阻值成反比

1.２ 阻值标识和E数列

在贴片电阻器上，电阻阻值用如下的E数列和3位或4位的数字表示。

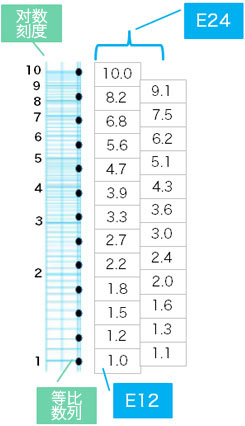

E数列是以等比数列，1-10范围内的几个数字表示，被称为E12/E24/E96等系列。

E12系列是等比数列

用1210n 把0到11代入到n中，能得到
1.0, 1.2, 1.5, … 8.2,
像这样的等比的12个数值。

E24系列在E12每个值之间各加一个数字，就成了24个值。 2410n


电阻值是印在电阻表面的3位或4位数字（电阻尺寸过小的话，没有标识的情况也有）。
⇒标识为有效数字结合E数列的数字。

补充说明：电阻阻值表示的具体实例

现在被使用的贴片电阻的阻值有从mΩ（毫欧）到数MΩ（兆欧），所以用E数列的数字和10的阶乘，表示为如下的3位或4位数字。但是，有无标识或位数的差异取决于尺寸或阻值的关系（详细内容可以参照产品目录各系列中记述的内容。E数列在产品目录的第7页有记载）。

阻值范围和单位


E6, E12, E24系列有效位数为2位
最后的位数表示为 10n的n
n=1 ⇒101= 10
n=2 ⇒102= 100
n=3 ⇒103= 1000
10Ω以下用R表示小数点

E96 系列有效位数为３位
最后的位数表示为 10n的n
n=1 ⇒101= 10
n=2 ⇒102= 100
n=3 ⇒103= 1000
1Ω以下用R表示3位数

3位数表示实例
102=> 10 x 100 = 1kΩ
331=> 33 x 10 = 330Ω
3R0=> 3.0 Ω

*E96系列的3位数表示方法请参照产品目录第7页。

4位数表示实例
1002=> 100 x 100 = 10kΩ
4990=> 499 x 1 = 499Ω
3303=> 330 x 1000= 330kΩ
3R00=> 3.0Ω
R220=> 0.22Ω =220mΩ
R005=> 0.005Ω = 5mΩ
