8.电流检测的各种方法和电流检测用电阻的优点

8.1 电流检测的各种方法

１) 非接触电流检测元件

  • ・霍尔元件/传感器/IC
  • ・电流变压器
  • ・霍尔元件和电流变压器的结合或者其他


霍尔元件/传感器


电流变压器

大电流驱动用

优点

・大电流检测
・功率损失小
・测量时对周围电路的影响小

缺点（课题）

・价格高
・与电阻器比尺寸大
・需要设置空间

２) 接触型电流检测

・低阻值（金属，厚膜，水泥）


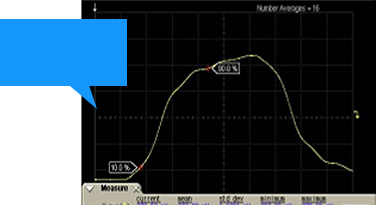

水泥电阻的波形

因ESL的影响
而波形钝化


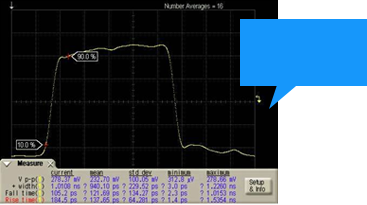

KRL系列的波形

上升和下降
清晰的波形

通用的电流检测用

优点

・价廉而且精度高
・尺寸小
・不需要设置空间
・直流交流能共同使用

缺点（课题）

a) 电流丧失以及自身发热
b) 高频波的ESL（等价电感）的影响
c) 由热膨胀率差造成的焊锡裂纹

解决

a) 用超低阻值抑制发热
b) 采用低ESL构造
c) 用热膨胀差吸收法耐焊锡裂纹

KRL系列
