• 6.高精度薄膜贴片电阻器的应用实例和推荐产品

6.高精度薄膜贴片电阻器的应用实例和推荐产品

6.1 分压电路

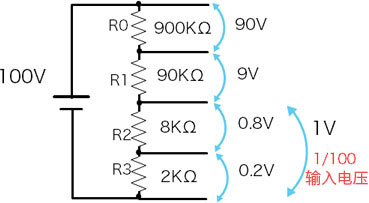

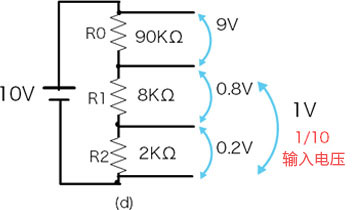

・分压电路就是，如下图所示，多个电阻串联，把大电压进行分压的电路。
输入电压按照阻抗比被分压。

・因为阻值的精度和温度系数直接影响分压电压，所以需要高精度的电阻。



・该电路的应用实例 ： 电源电路，标准电压发生电路，电池控制（车载大电压控制）。
・推荐产品： URG 系列, RG 系列, RM 系列, MRG 系列（耐浪涌）, LRG 系列（带引脚）。

6.2 运算放大器的放大电路

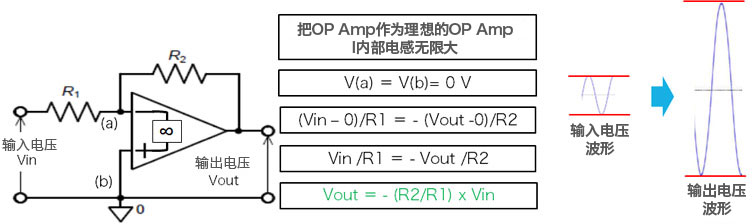

・如下图所示的运算放大器的放大电路，通过运算放大器和高精度电阻把微小信号放大。
・因为输入的是微小信号，所以需要低噪音，高精度的电阻。
・R1 / R2决定了放大率。对于R1 / R2的高精度化，这两个电阻的相对精度和温度系数就很重要。

・该电路的应用实例 ： 传感器模块（车载，IoT），测量仪器，医疗设备
・推荐产品 ： URG 系列, RG 系列, RM 系列, MRG 系列（耐浪涌）, LRG系列（带引脚）
只有在RM系列（网络电阻器）上规定了R1和R2的相对精度和温度系数

6.3 应变计（电阻电桥电路）

・应变计和传感器通过应变计的阻值变化检测出变形和压力，其大致的电路图如下所示。
・阻值的变化如右式（2）所示，通过检测出的电压值和阻值计算出。


R1（变形部分）
应变计的电路实例

把R1 = R2
作为初始值
如果R3 = R4
Vout = 0 V

应变计发生变形后，R1的阻值发生变化
R1 = R2 + ΔR
ΔR：变化量
Vout由（１）式给出
Vout = Vin{R3/( R1+R3)-R4/(R2+R4)}—(1)
代入R1 = R2 + ΔR 、R3 = R4
就成了式(２）
求出ΔR

ΔR =Vout(R2+R4)²/{R4-Vout(R2 +R4)}—(2)

从输出电压计算出阻值变化ΔR，从这个ΔR计算出变形和压力变化

・该电路的应用实例 ： 应变计，压力传感器，流量传感器（包括车载气体传感器）其他
・推荐产品 ： URG 系列, RG 系列, RM 系列, MRG 系列（耐浪涌）, LRG 系列（带引脚）。
只有在 RM系列（网络电阻器）上规定了多个电阻的相对精度和温度系数。
