高精度薄膜贴片电阻
技术FAQ
高精度薄膜贴片电阻
品名构成
Q1
请推荐电阻值 10KΩ,额定功率0.1W,精度0.1%以及温度系数25ppm/℃的产品。
A1
RG系列,尺寸是1608(1.6mm x 0.8mm),温度系数符号:P,电阻精度符号:B和期望电阻值可得:RG1608P-103-B-T5。
-T5表示包装数5千个。
Q2
RG系列的高可靠品,一般品和大功率品在品名上有什么区别?
A2
以RG系列的额定功率来区分的话,高可靠品,一般品和大功率品在品名上没有不同。
在相同的电阻器上比较由所施加的电压计算出的功率和额定功率,可以决定供客户使用的条件。
但是在各种条件下,性能试验中的阻值变化率也会不同,所以在内容确认之后使用。
Q3
由品名可以知道包装单位吗?或者说,包装单位是怎么定的?
A3
关于包装,是由品名最后的代码来判断的。只是根据产品系列和形状(尺寸)也会有所不同,
所以请确认产品目录的各个系列的品名构成。
Q4
在RM系列中,2个元器件的产品在品名上会有阻值吗?,3个或更多个元器件怎么办?
A4
RM系列是2个以上元器件可以组合的电阻器,2个元器件的情况下,在品名中加入各个阻值。3个元器件的情况下,
电路形式和定制品型号成为品名。(详细内容请参照RM系列品名构成)
另外,关于电阻器上的标识,结合2个元器件的产品,以下图1的点和线条为标准。表示定制品型号的话,如图2所示。
除此以外的标识,请个别商谈。
①标准表示
②定制品型号表示
Q5
E96系列有3位标识吗?
A5
因为1608尺寸小,所以在电阻器表面表示4位阻值很困难。因此,RG系列可以选择无标识或者简单标识。
目前,几乎所有用户选择无标识。关于简单的3位标识方法,请参照公司网站的产品技术报告或者产品目录。
特性
Q1
RG2012,1/4W直流功率的产品能使用吗?
A1
选择RG2012,1/4W额定功率的产品是能使用的。这是大功率的使用条件。但是,阻值应该在47Ω以上。
另外,关于各个性能试验中,有的试验项目中,阻值变化会比一般使用条件下的大。
Q2
RG2012的额定功率在高可靠性,一般,大功率上有区分,到底有怎样的不同?
A2
额定功率是要区分的,但没有品名差异。因为额定功率不同,所以由阻值和额定功率计算得到的额定电压也不同。
关于各个性能试验,阻值变化也会由各个使用条件而有差异,详细内容请参照产品目录。
Q3
计算得到的额定电压超过了元器件的最高电压的话,能使用吗?
A3
超过元器件最高电压是不能使用的。不超过元器件最高电压,在范围之内的话,请使用一下公式, 用额定功率可以计算得到额定电压。
额定电压: E =
(R×P)
E:额定电压(V),R:额定电阻值(Ω),P:额定功率(W)
Q4
RG系列的频率特性如何?
A4
根据尺寸和阻值不同,频率特性会有差异。阻值越大,高频下阻值会越小。代表性的特性如下图所示。

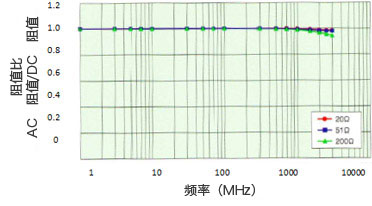

RG1608类型

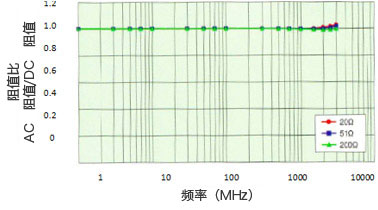

RG1005类型
Q5
3216尺寸的话,尽可能找额定功率大的电阻。有没有优秀的产品?
A5
我们准备了高精度的3216尺寸,额定功率1W的2个系列产品,电流检测用的低阻值电阻1.5W的产品。
高精度产品是长边的PRG系列和短边的HRG系列。电流检测用电阻是KRL系列。
品质,可靠性
Q1
在车载方面考虑用薄膜电阻器,有可靠性高的产品吗?
A1
对应超精密级,精度±0.05%为止,TCR±5ppm/℃为止,我们有参照AEC-Q200标准的RG系列。
该系列在各种可靠性试验中,经过1万小时,阻值变化在±0.1%以内,
(不是保证值,而是可靠性试验测定值),成为了可靠性非常高的产品。
Q2
薄膜电阻器有耐硫化产品吗?
A2
本公司的产品在电极部没有使用Ag银,所以没有硫化问题。另外从RG系列开始采用无机保护膜,
确保了在耐湿上的高可靠性。
Q3
请推荐温度系数低,在高温和低温下阻值变化小的产品。
A3
URG系列,对应TCR±1ppm/℃为止,高温和低温下阻值变化非常小的产品。
Q4
MRG系列的脉冲极限功率特性应该怎么理解?输入超过额定功率脉冲的话,没问题吗?
A4
额定电压可以用额定功率按照以下公式计算得到。额定功率可以是直流功率,也可以是交流的有效功率。
额定电压 : E =
(R×P)
E: E:额定电压(V),R:额定阻值(Ω),P:额定功率(W)
脉冲极限功率中,横轴表示脉冲幅度。在非常短的时间内,极限功率就能大幅地超过额定功率。
总之,瞬间电压超过了额定电压。但是,请参照这里的脉冲极限功率,根据用户计算出平均功率,在设计上留有余地。
安装方法,包装
Q1
想了解RG系列的推荐焊盘模式。
A1
在产品技术报告中印有推荐焊盘模式,请参考。
Q2
HRG系列和其他短边产品比,额定功率大。在组装时要注意些什么?
A2
因为HRG系列额定功率大,把电极做大的同时,焊盘面积必须大于同尺寸的产品。另外,考虑到底板的散热问题,
请不要让电极的温度超过155℃。
Q3
用焊锡浸渍法能进行组装吗?
A3
焊锡浸渍法是能进行组装的。260℃,10秒。
Q4
焊接会对阻值产生怎样的变化?
A4
薄膜电阻几乎不受焊接影响,RG系列的规格是±0.05% + 0.01Ω。
因产品不同也会有差异。对于个别产品,请参照交货说明书。
Q5
包装带是纸带还是编带?
A5
根据产品尺寸会有不同。大体上2012尺寸以下的产品用纸袋,3216尺寸以上的用编带。
根据产品不同2012尺寸(RM2012等)也有用编带的。所以详细情况请参照产品技术报告。
