因为薄膜贴片电阻用溅射法形成均一的薄膜,所以电子流稳定,高精度带来低温度系数,电流漂移少,适用于高精度的应用。

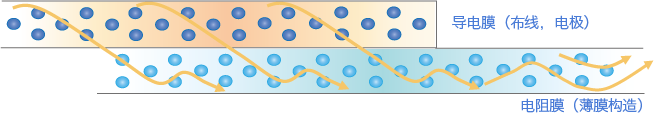

单片结构的电阻膜能让
电子流动顺畅
Susumu为了进一步提高耐湿性,使用了电极和薄膜技术做为原始构造。
因为Susumu的RG系列有优异的长期稳定性,所以在车载领域被广泛采用。

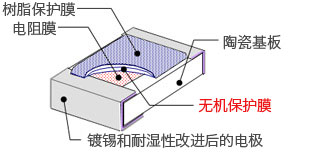

保护膜的双重构造
・无机保护膜
采用了改进后的耐湿性电极
薄膜贴片电阻器如下表所示,和一般的厚膜贴片电阻器比,具有阻值的误差小,温度系数(TCR)低,电流杂音小等特点。
项目 | 一般的厚膜贴片电阻 | 本公司的薄膜贴片电阻 |
---|---|---|
电阻精度 | +/- 0.5%, 1% (精密级) |
+/-0.01%,
0.05%, 0.1%, 0.5% (超精密级) |
电阻温度系数 | ±25ppm,±50ppm,100ppm (高TCR) |
+/-1ppm, 5ppm,
10ppm, 25ppm (低TCR) |
电流杂音 | 约+10dBv以下 (杂音大) |
约-20dBv以下 (杂音小) |

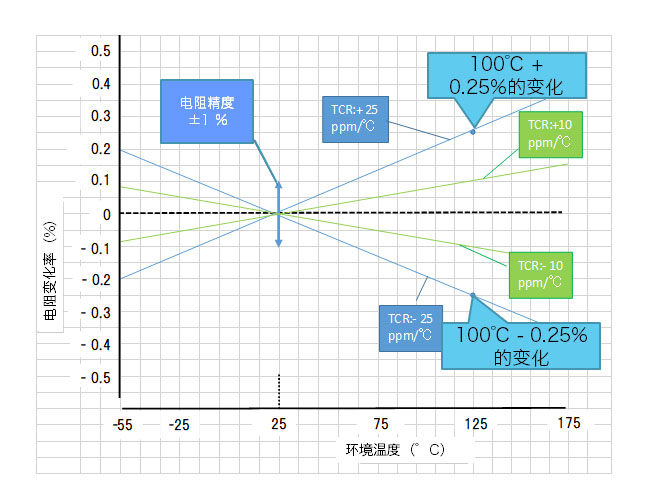

电阻精度表示在室温时的电阻误差。电阻温度系数表示在特定的温度范围内每1℃的阻值变化用ppm表示。下图表示TCR±10ppm, ±25ppm的阻值变化。
电阻温度系数根据规格也会有不同的变化。另外,阻值相对于温度有时不会只朝一个方向变化。
<电阻精度>
・单位 (%) ;图中表示为±0.1(%)
・各个精度用以下符号定义:
± 0.01% : (L)
± 0.02% : (P)
± 0.05% : (W) ± 0.1% : (B)
±
0.5% : (D)
<电阻温度系数:TCR>
・单位:ppm/℃;图中表示为±10 , 25 (ppm/℃)
・各个温度系数用以下符号表示:
± 1ppm :
(K) ± 2ppm : (L)
± 5ppm : (V) ± 10ppm : (N)
±
25ppm : (P) ± 50ppm : (Q)
额定功率
在额定周围温度下,能连续负载的功率最大值,根据电阻器的尺寸会有所不同。
另外,在散热性优越的长边电极和宽幅电极的产品中,为了能在同一尺寸下把额定功率变大,可以把产品小型化或减少元器件个数。
额定电压
在额定的环境温度下连续施加直流或者交流电压(有效值)的最大值,可以用以下公式计算:
E=R×P
E:额定电压(V),R:额定阻值(Ω),P:额定功率(W)
但当这个值超过该元器件最高电压时,这个最高电压就是额定电压。
元器件最高电压
对电阻器连续施加直流电压或者交流电压(有效值)的最大值
工作温度范围
在设计上,电阻器能连续被使用的周围温度的范围。由温度范围上限和温度范围下限规定。
温度范围上限 | : | 电阻器能连续被使用的最低周围温度。 |
---|---|---|
温度范围下限 | : |
电阻器能连续被使用的最高周围温度。 根据负荷减轻曲线,功率开始直线降至0时的元器件的最高温度。 |

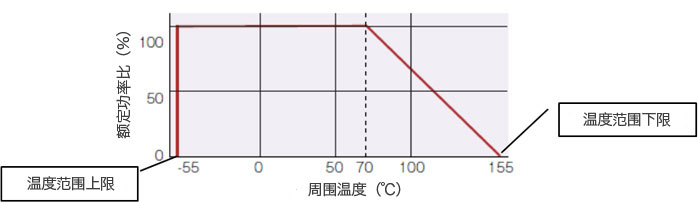

负荷减轻曲线
曲线表示温度范围上限和下限之间周围温度的最大容许功率。不同的产品系列有不同的曲线。
