薄膜电阻器

玻璃膜 (CVD膜)

电极膜

YAG 激光

玻璃膜

基板

电阻薄膜

YAG激光只对电阻薄膜施加能量，对玻璃膜没有损害。

氧化膜 (透明)

金属薄膜用能量从玻璃膜得到氧，变成了氧化膜。
这样，电阻膜变成了绝缘体，从而阻值被调整。

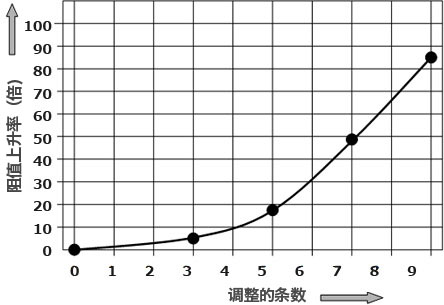

阻值调整（示意图）

实际电阻上升率依据可调电阻的品种和设备条件等会有变动。
这只是阻值上升的一个示意图。

因为物理特性上不破坏保护膜，可调阻值电阻器有以下特点

• 1.阻值调整范围广，一个种类的电阻器可以任意而且大幅地调整阻值。
• 2.因为玻璃膜没有被破坏，调整后继续保护电阻膜。
• 3.阻值调整后，变成氧化物只是化学变化，所以可进行高精度地调节。
• 4.调整后，电阻体的性质不变，金属薄膜的特性维持不变。
